易切削不銹鋼--合金303

信息來源：網(wǎng)絡(luò)

303不銹鋼（UNS S30303）是無磁性的、奧氏體、可自由切削的不銹鋼產(chǎn)品，這個產(chǎn)品在基10%鉻、8%鎳的不銹鋼產(chǎn)品基礎(chǔ)上稍作變化，它的機械切削性更強，同時還保持了良好的機械和抗腐蝕特性。

一般屬性

303切削不銹鋼是專門為提高切削加工性而設(shè)計的，加入了硫，在保持原有的機械性能和耐腐蝕性以外，增強了它的切削性。
303不銹鋼是無磁性的奧氏體不銹鋼，不可通過熱處理達(dá)到硬化，鉻含量18％，鎳含量8％。

耐腐蝕

在不銹鋼中添加某些成分，可以增強其切削性，但是與此同時，稍稍降低了其耐腐蝕性。在干燥和輕度腐蝕的環(huán)境下，它的切削性和它對應(yīng)的未改性的等級是相當(dāng)?shù)?。在潮濕大氣環(huán)境下，某些切削等級可能會形成銹膜，在某些苛刻的環(huán)境下，由于切削添加物的原因，可能會加速腐蝕產(chǎn)生。但是在多數(shù)情況下，切削等級的性能和同成分的等級是相同的。

與未改性的不銹鋼相比，切削等級的不銹鋼耐腐蝕性稍弱，因此加工后的零件，在最后硝酸溶液處理時，容易形成表面消光或腐蝕，建議慎用這種處理。溫和一點的處理方式包括，1-2％的硝酸與抑制劑的混合物，在溫度高達(dá)120 到 140°F (49-60°C).的情況下，做短時間的處理。12％的硝酸和4％硫酸銅的混合溶液也是溫和處理的理想選擇。在某些個別情況下，完全消除硝酸溶液處理可能更合適。

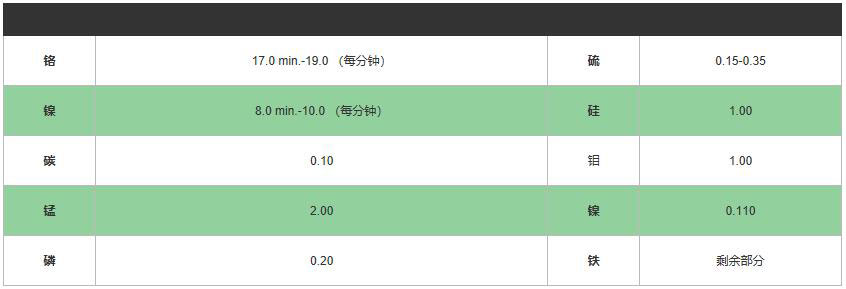

成分分析

機械性能

不銹鋼的機械性能都是通體其成分體現(xiàn)的，如：碳，鎳，鉻，錳等。這些成分在退火狀態(tài)溶入到不銹鋼中，性能如下表所示：

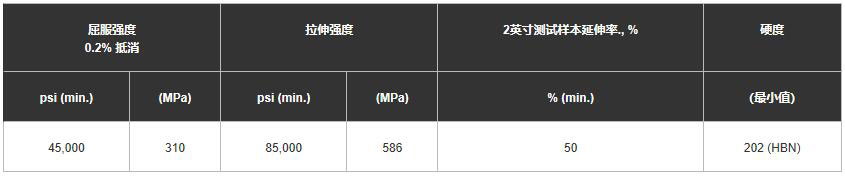

室溫下性能－退火狀態(tài)

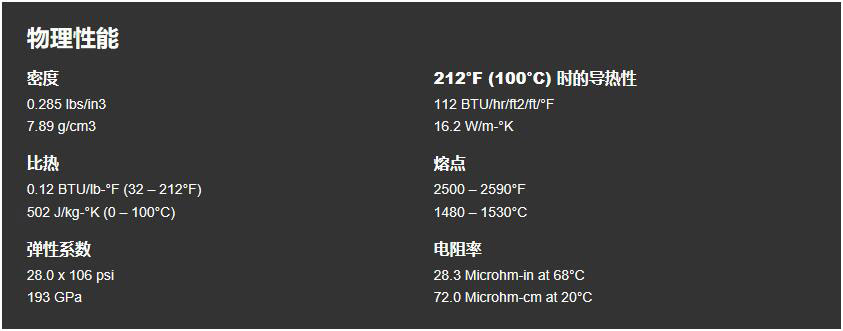

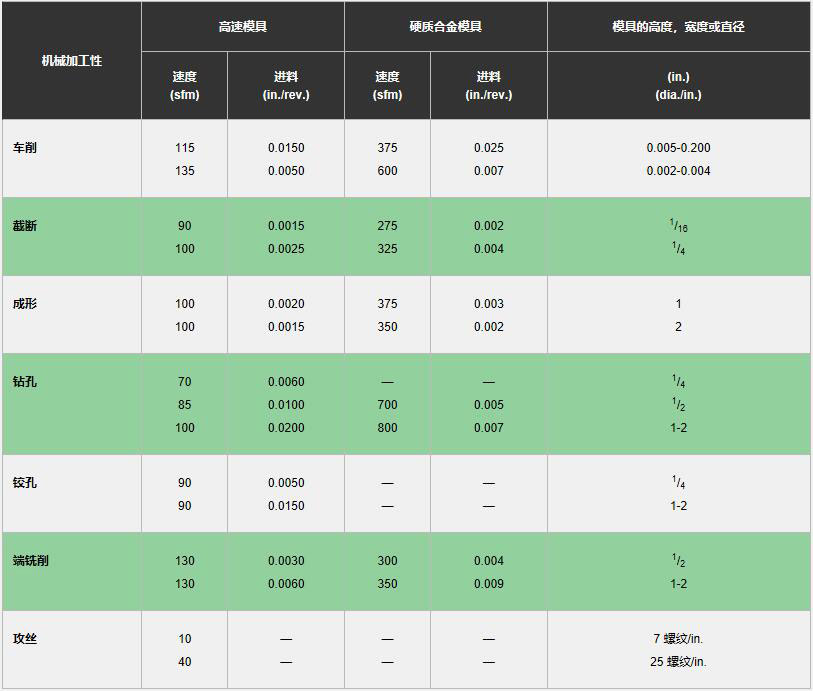

加工性能

焊接

盡管切削等級不推薦做焊接加工，但是也是可以焊接的，只是有點困難。合金303可以與合金310電極焊接，焊接后應(yīng)該作退火處理，以便溶解沉淀的碳化物，因此增加了材料的耐粒間腐蝕性。
